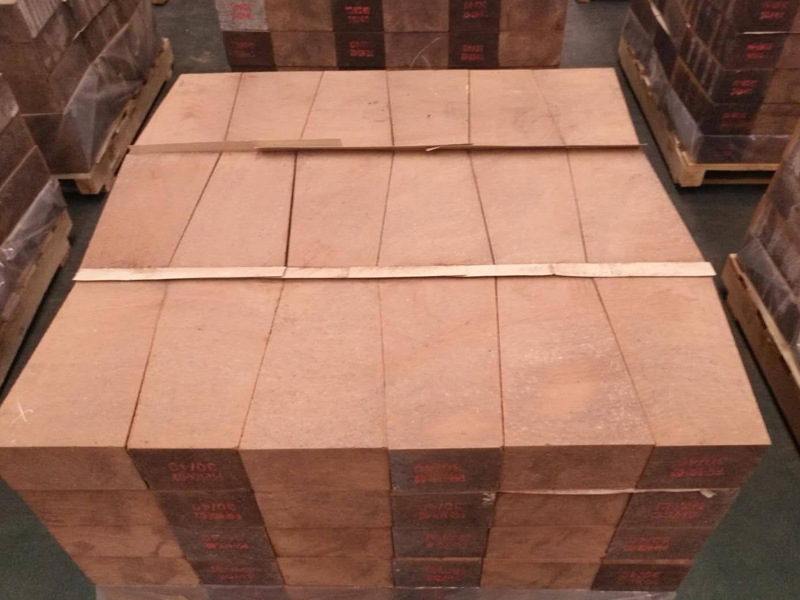

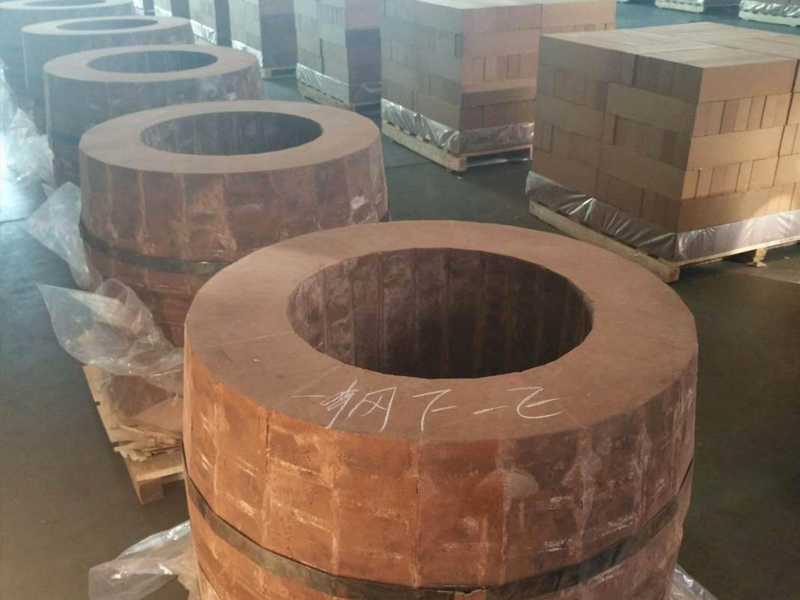

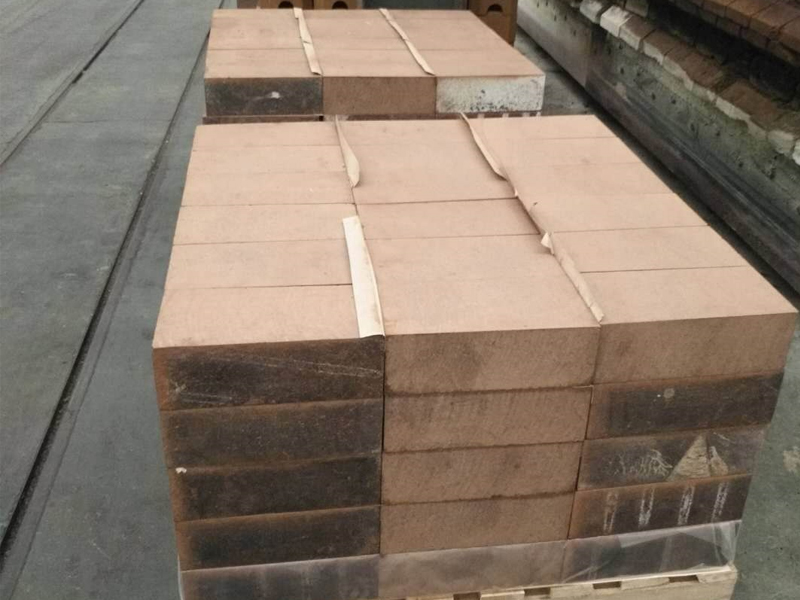

电熔再结合镁铬砖/电熔半再结合镁铬砖
生产工艺：该产品是以烧结镁砂，电熔镁砂和电熔镁铬砂为原料，经高压成型、干燥后高温烧成。
产品性能：杂质含量少、体积密度高、抗渣性好、抗侵蚀能力强、荷重软化温度高。
主要用途：电弧炉、有色炉、玻璃窑、水泥回转窑、VOD、AOD、RH炉等。
| Item | DMGe-8 | DMGe-12 | DMGe-14 | DMGe-16 | DMGe-18 | DMGe-20 | DMGe-22 | DMGe-24 |
|---|---|---|---|---|---|---|---|---|
| MgO（%） | 83 | 75 | 72 | 68 | 63 | 60 | 55 | 50 |
| Cr2O3（%） | 8 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| Fe2O3（%）≤ | 7 | 10 | 12 | 14 | 16 | 10 | 11 | 12 |
| SiO2（%）≤ | 2.0 | 2.0 | 2.0 | 2.0 | 1.5 | 1.4 | 1.2 | 1.0 |
| 显气孔率（%）≤ | 18 | 18 | 17 | 16 | 16 | 16 | 16 | 16 |
| 体积密度（g/cm³）≥ | 3.00 | 3.00 | 3.05 | 3.15 | 3.25 | 3.30 | 3.30 | 3.30 |
| 常温耐压（Mpa）≥ | 40 | 40 | 40 | 45 | 55 | 65 | 70 | 70 |
| 荷重软化温度（℃）≥ | 1600 | 1620 | 1650 | 1680 | 1700 | 1700 | 1750 | 1750 |
